Balkongriff 90/100 mm iOntec - Set für 1 Modul
Hersteller: iONTEC
INDEX: +UCH.BAL.90-100-1MOD
Produktinformationen "Balkongriff 90/100 mm iOntec - Set für 1 Modul"

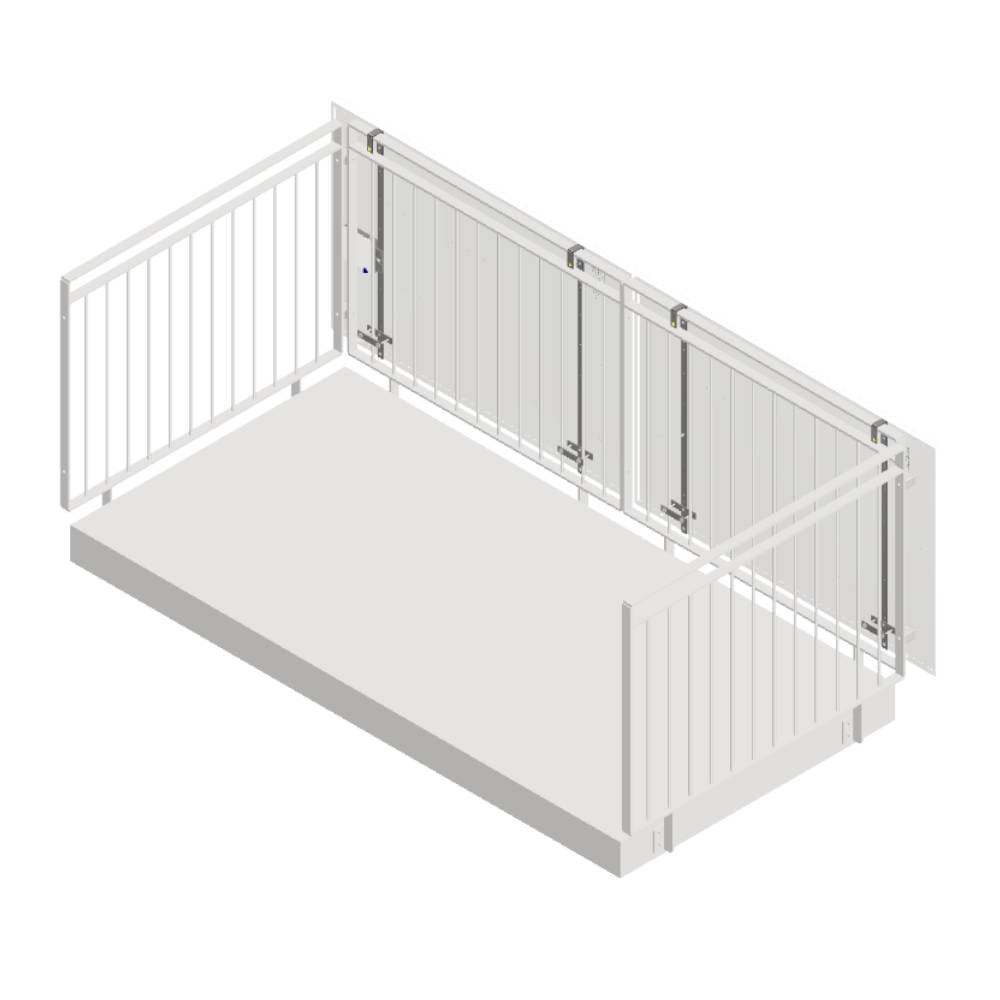

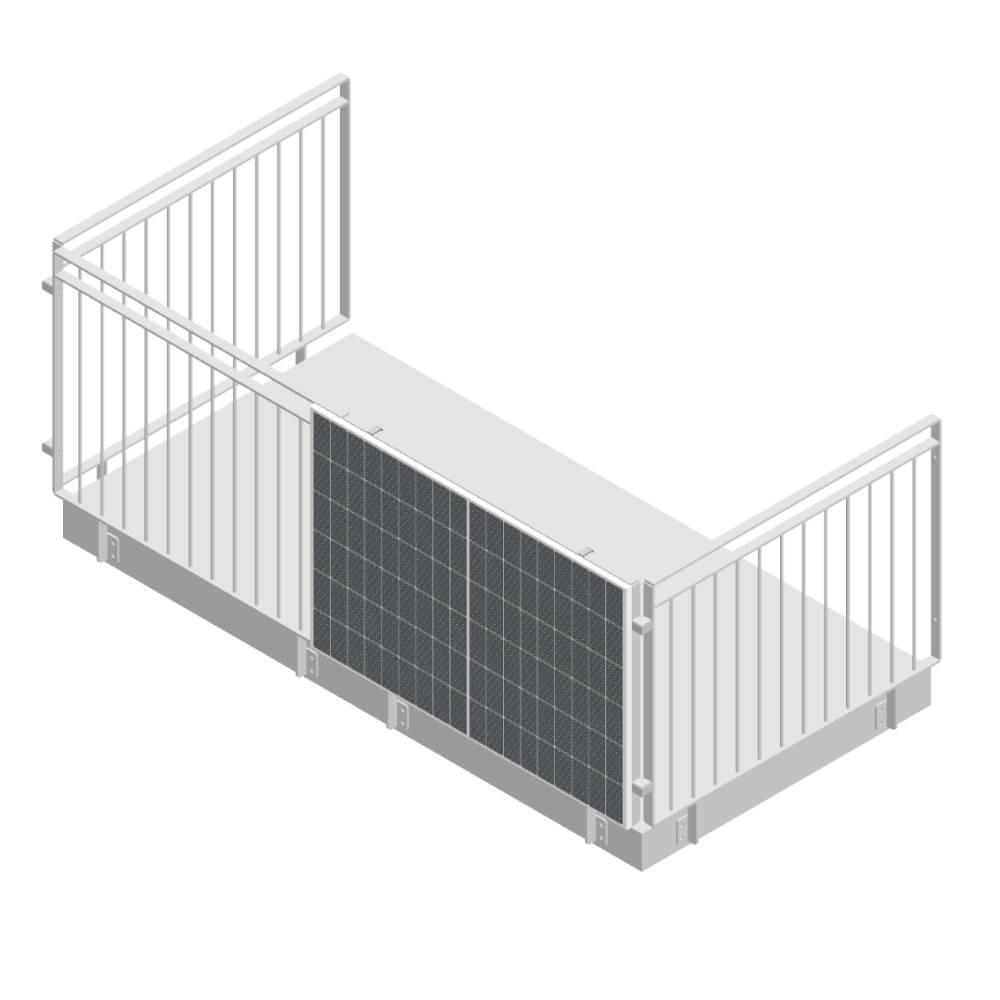

Komplet Halterungen für die horizontale Montage von Photovoltaik-Paneelen an einer Balkonbalustrade bis zu 100 mm Breite. Neigungswinkel der Panele 90°.
Maße:
- Montageschiene [mm]: 1130 x 30 x 3
- Haken 90 [mm]: 150 x 84 x 110
- Halterung für Montageschiene [mm]: 140 x 30 x 3
- Halterung für Balkonbalustrade [mm]: 140 x 30 x 3
Inhalt des Sets (zur Montage eines Moduls):
- 2 x Haken 90°
- 2 x Montageschiene 1086
- 2 x Halterung für Montageschiene
- 2 x Halterung für Balkonbalustrade
- 10 x Senkkopfschraube DIN 7991 M8x20
- 3 x Flanschschraube DIN 7380-2 M8x20/M8x25
- 4 x Flanschschraube DIN 7380-2 M8x70
- 16 x Selbstsichernde Sechskantmutter DIN 985 M8
- 2 x Hohe Sechskantmutter DIN 6334 M8
- 18 x Große Unterlegscheibe DIN 9021 M8
Allgemeine Parameter:
| Anzahl der PV-Module: | 1 |
|---|---|
| Montagemethode: | Vertikal |
| Konstruktionen: | Balkon |
| Abmessungen [mm]: | 0.0 x 0.0 x 0.0 |
| Gewicht [kg]: | 4.35 |
