Doppelgewindeschraube M10x200 ohne Adapter
Hersteller: iONTEC
INDEX: WK.M10X200

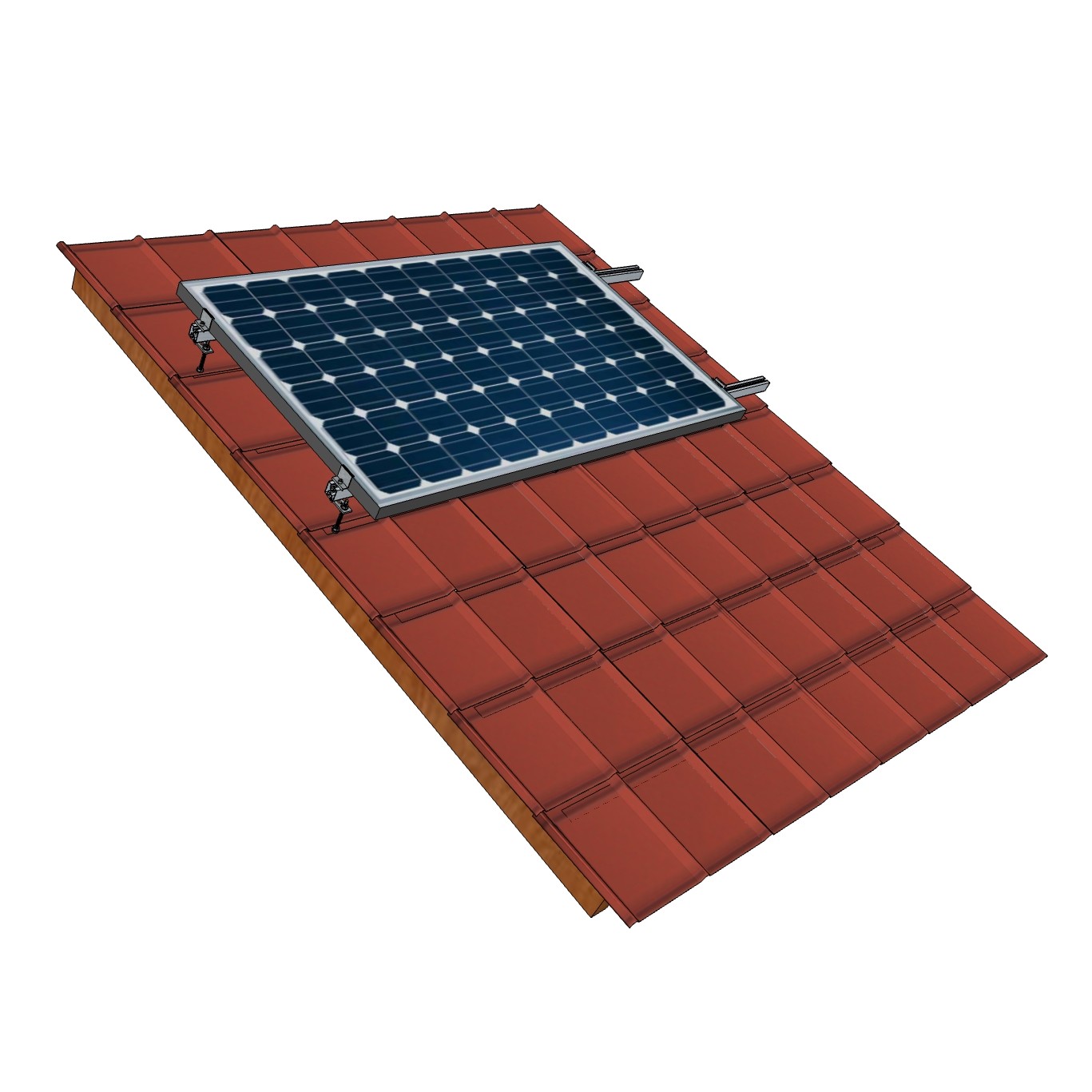

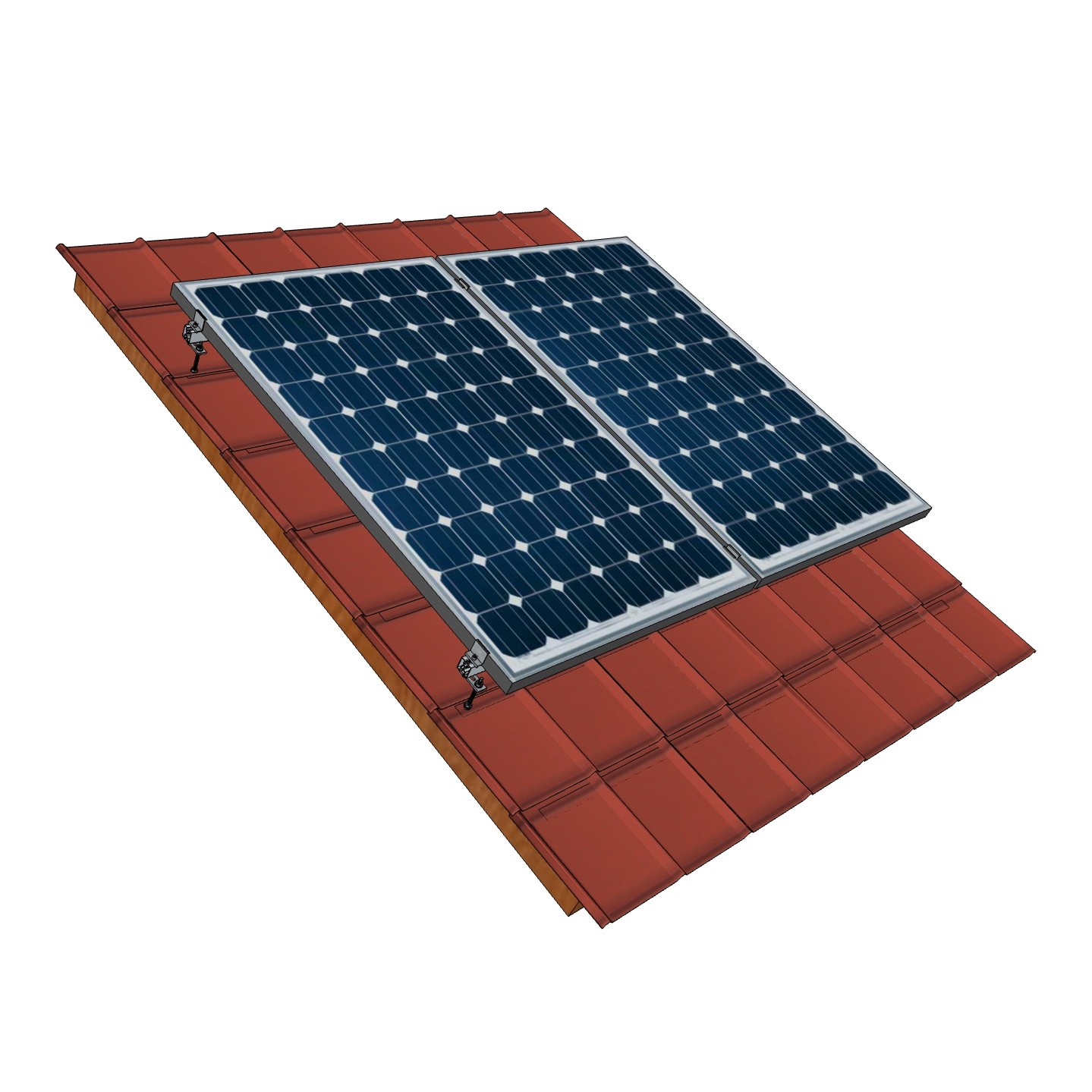

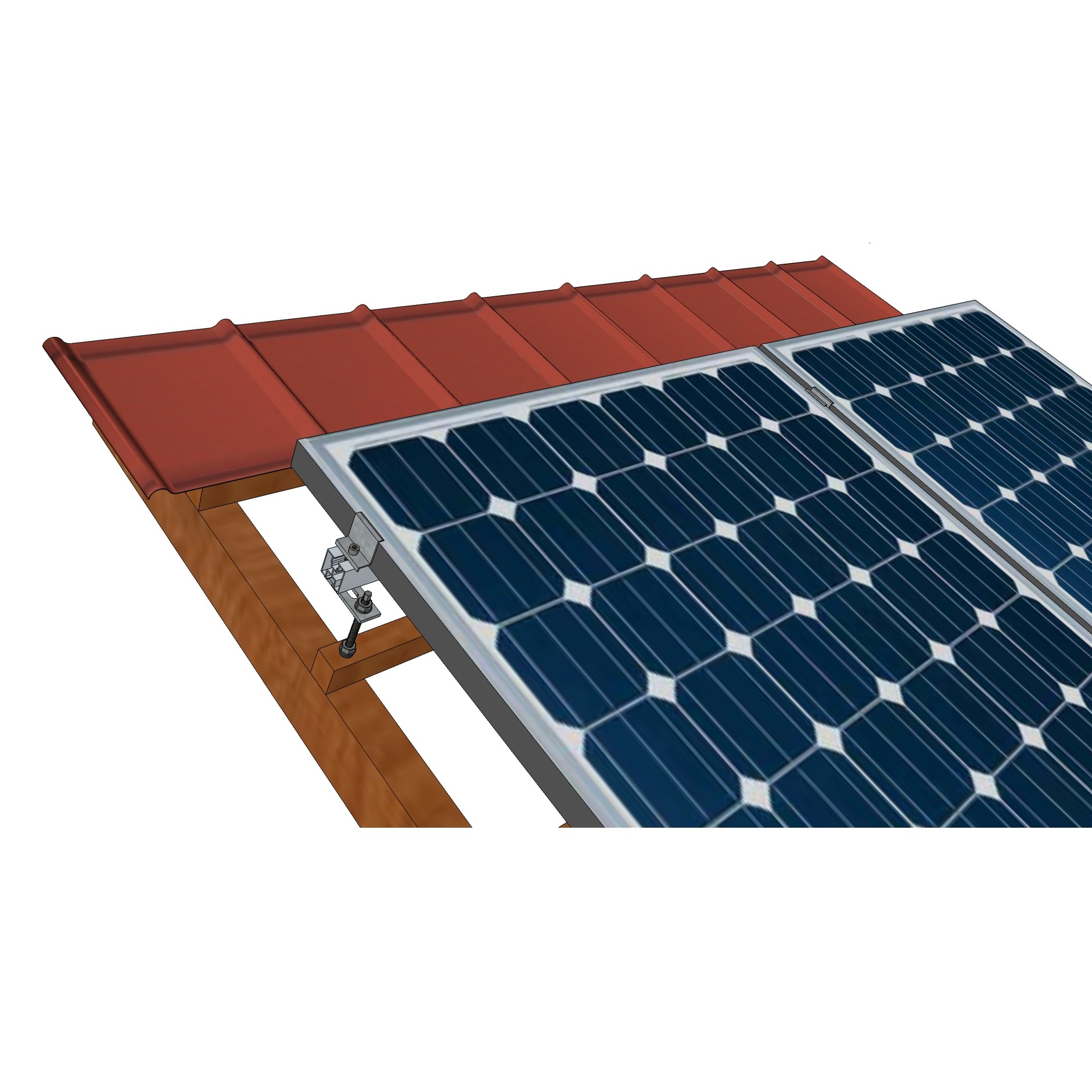

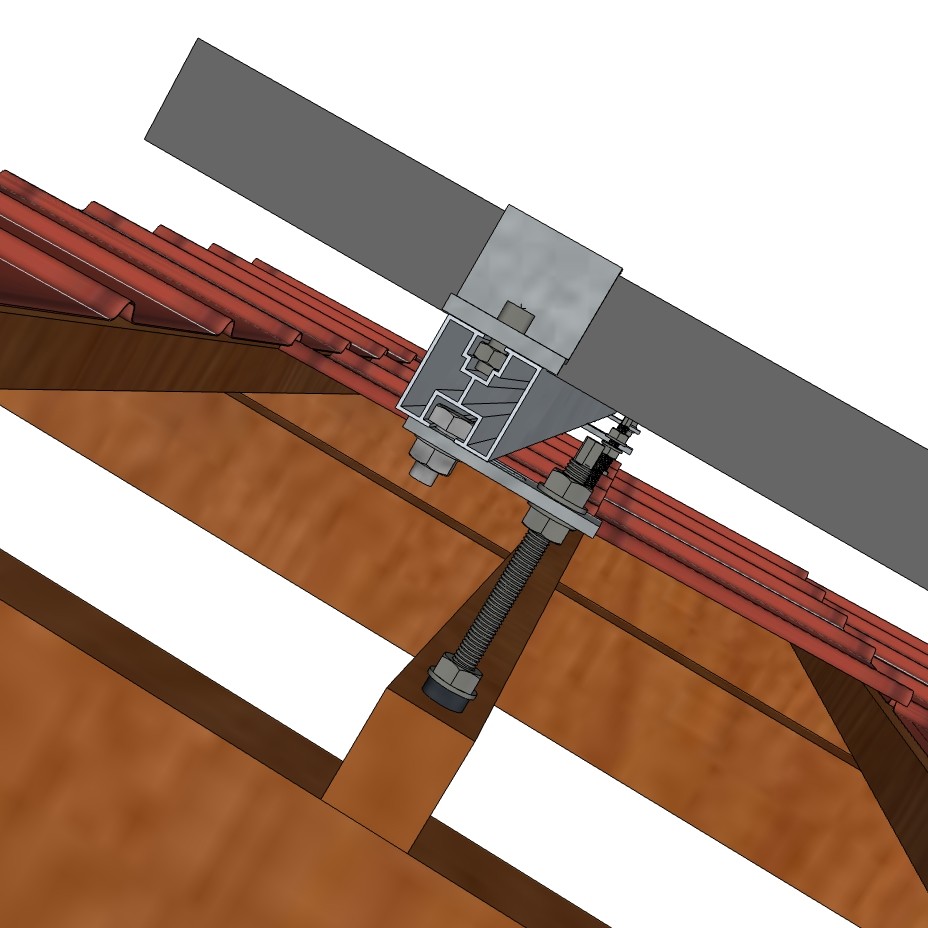

Die Doppelgewindeschraube dient zur Befestigung von Aluminium-Montageprofilen der Photovoltaikpanele und Sonnenkollektoren auf mit Blechdachziegel, Teerpappe oder Schindeln gedeckten geneigten Dächern.

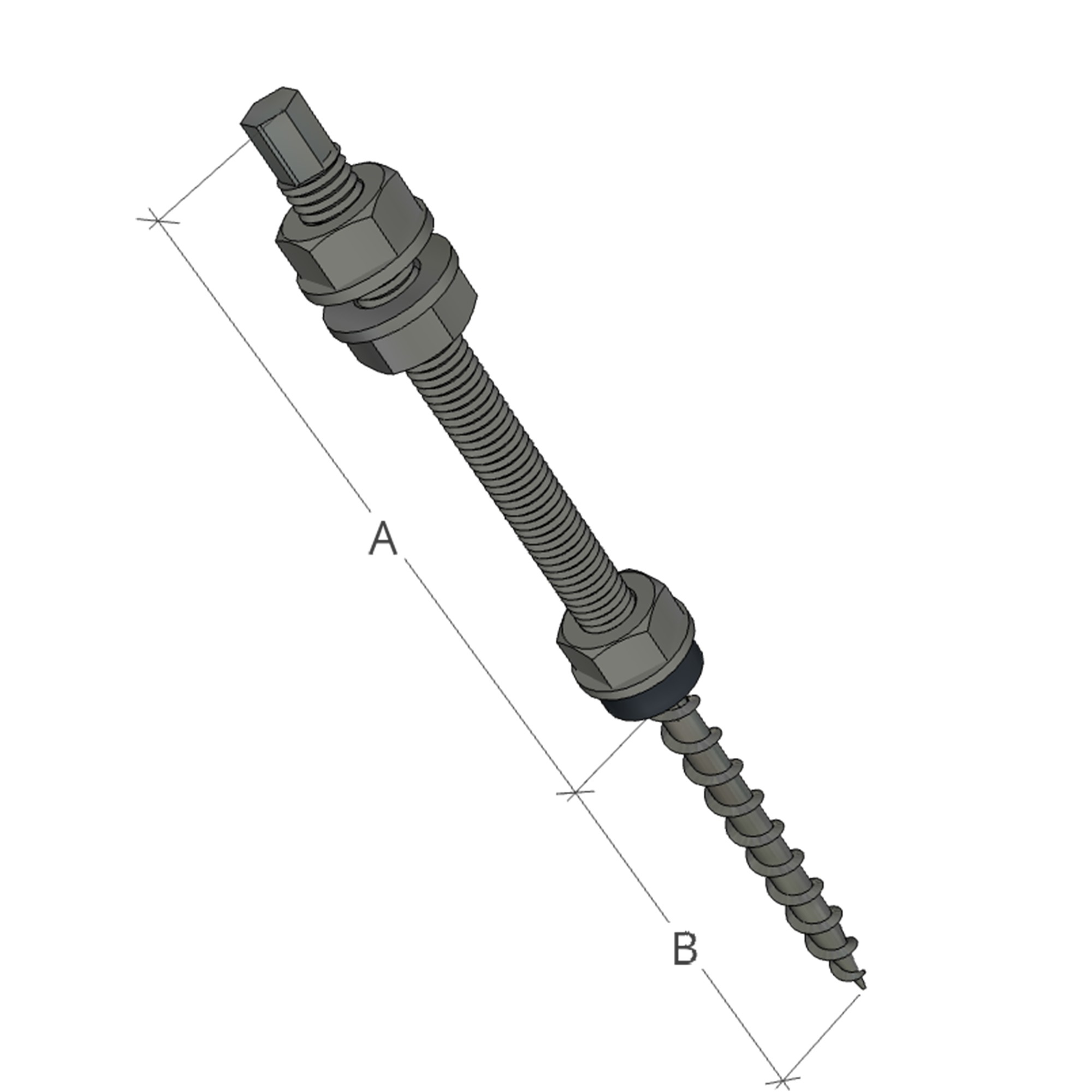

Der Satz enthält: Gewindeschraube Länge 130 mm (in der Abbildung Maß „A“) und Schraube Länge 70 mm (in der Abbildung Maß „B“), Kontermutter mit Dichtung und 2 Kontermutter.Um den Satz zu vervollständigen muss ein Montageadapter mit Öffnung für Schraube M10 hinzugekauft werden.
Gesamtlänge der Schraube:200 mm
Schraubengewinde:M10
Material: Edelstahl
HINWEIS! Montageanleitung zum Download im -----[1] FAQ-Bereich. Dort befinden sich Anleitungen für alle Dachmontagesysteme, wo dieses Element verwendet wird.
| Abmessungen [mm]: | 30 x 200 x 30 |
|---|---|
| Elemente: | Griffe |
| Konstruktion Typ: | Dachblech |
| Abmessungen [mm]: | 24.0 x 200.0 x 24.0 |
| Gewicht [kg]: | 0.12 |
