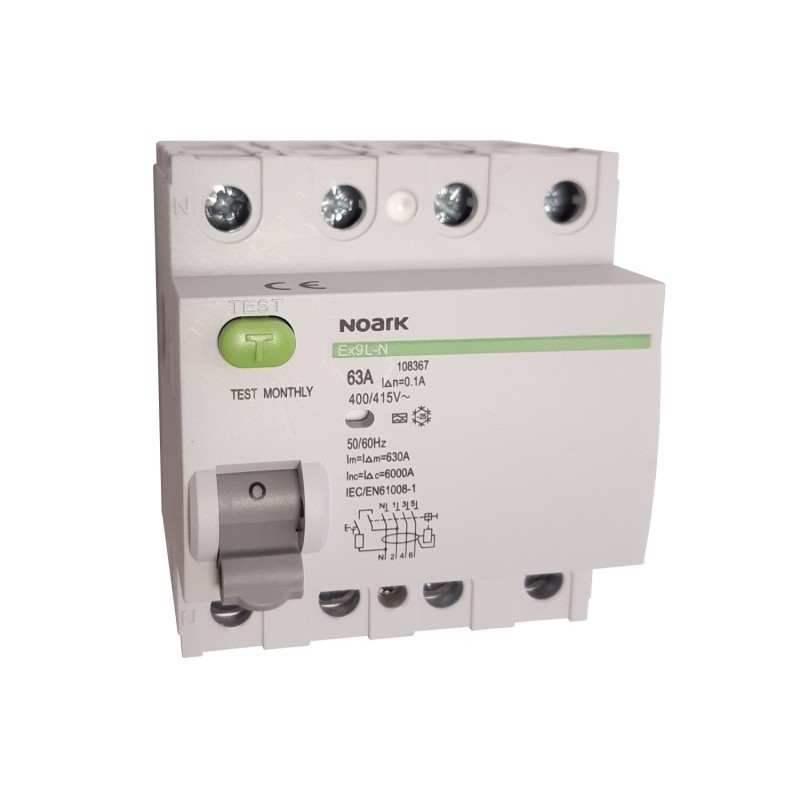

Fehlerstromschutzschalter Ex9L sind für Haushalts- und Industriezwecke bestimmt.Fehlerstromschutzschalter Typ A reagiert auf sinusförmigen und gepulsten gleichgerichteten Fehlerstrom.Modulare Fehlerstromschutzschalter der Serien Ex9CL-H und Ex9CL-N sind als 2- und 4-polig erhältlich.Die Technologie basiert auf klassischem Prinzip eines Permanentmagneten und eines polarisierten Relais und die Schutzfunktionen sind völlig unabhängig von der Spannung.Typen AC, A, G, G+A, S und S+A sind für Nennströme von 16 bis 63 A lieferbar. Die Bemessungsfehlerströme sind für 10, 30, 100, 300 und 500 mA verfügbar.Schalter erfüllen die Anforderungen der Norm IEC/EN 61008-1.
Die Basisserie Ex9L-H sichert Fehlerstromschutz mit Kurzschlussfestigkeit 10 kA.
Die Serie Ex9L-N sichert Fehlerstromschutz mit Kurzschlussfestigkeit 6 kA.
Besondere Merkmale des Produkts:
Fehlerstromschutzschalter gemäß Norm IEC/EN 61008-1
Bedingter Bemessungskurzschlussstrom Inc 10 kA (-H) and 6 kA (-N)
4-polig
Bemessungsfehlerstrom 100 mA
Bemessungsstrom bis 63 A
Bemessungsbetriebsspannung 230/400 V AC
Typen AC, A, G, G+A, S i S+A
Anzeige elektrischer Auslösung
AC-Schutzvorrichtungen: | Fehlerstromschutzschalter |
---|---|
Bemessungsfehlerstrom [mA]: | 100 |
Breite - Anzahl der Module: | 4 |
Maximale Spannung [V]: | 400 |
Maximaler Strom [A]: | 63 |
Anzahl der Phasen: | 3 |
Abmessungen [mm]: | 72 x 88 x 79 |
