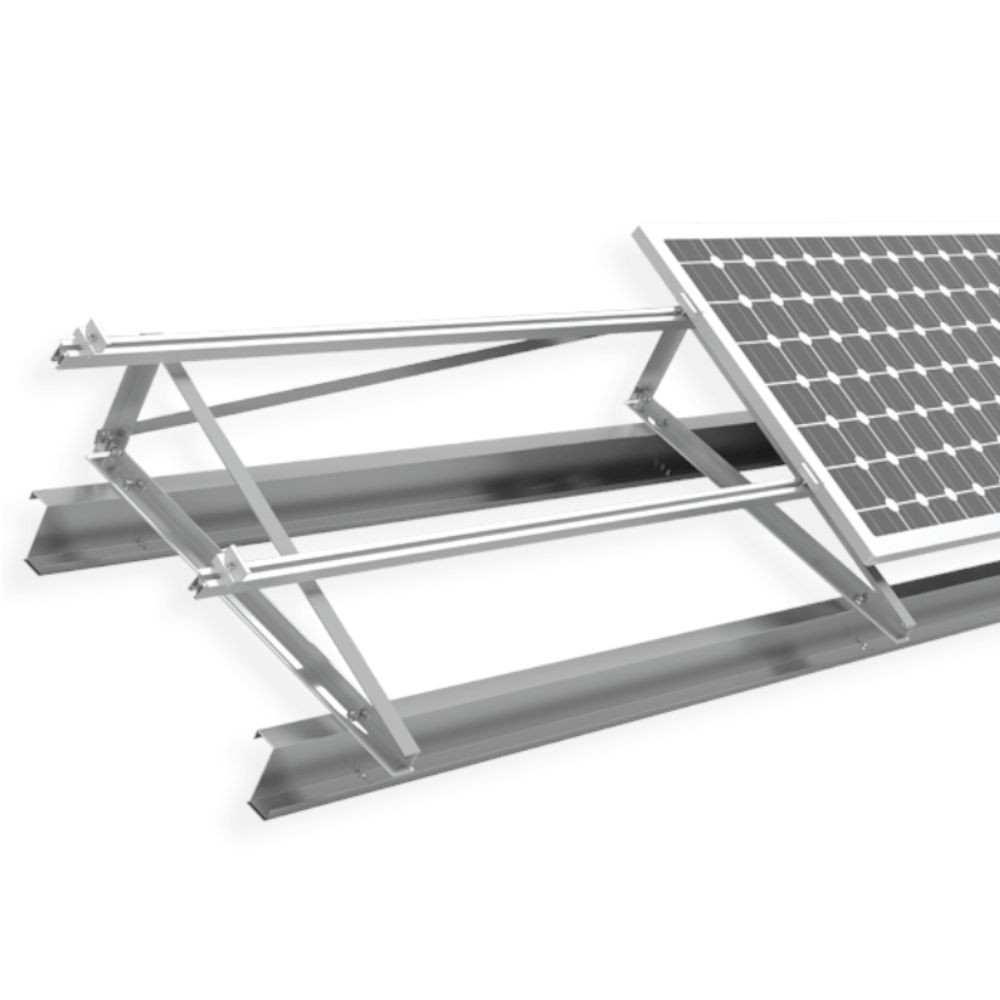

Konstruktion für Sandwichplatte Energy5

Hersteller: ENERGY 5

INDEX: KONST. PŁYTA WARST.

Produktnummer: KONST. PŁYTA WARST.
Produktinformationen "Konstruktion für Sandwichplatte Energy5"

Die Konstruktion ist aus hochwertigen Aluminium- und Edelstahlprofilen gefertigt.Die mechanische Befestigung mit Trapezblechschrauben an der Dachunterkonstruktion gewährleistet die Stabilität des Systems und ermöglicht die Montage auf Dächern mit einem Neigungswinkel von mehr als 5°.Die Konstruktion ist an Glas-zu-Glas-Module angepasst.

Die als Bausartz geprüfte Konstruktion der Photovoltaik Module gewährleistet einen sicheren Einsatz und garantiert einen langfristigen, störungsfreien Betrieb der Anlage.

Technische Eigenschaften werden durch die Nationale Technische Bewertung vom Institut für Bautechnik bestätigt.

Systemspezifikation:

  • Material - Baustahl, Magnelis®-Beschichtung, Befestigungselemente aus Edelstahl
  • Vertikales / horizontales System
  • Neigungswinkel 10-35 Grad
  • Verankerung an der Dachkonstruktion
  • Fläche für 1kW 6,8 m2 (für Modul 1650x992)
  • Dachlast (Modul 20kg 250W) 135,2 kg / 1kW 19,9 kg / m2
  • Anpassung an Glas-Glas-Module
  • 10 Jahre Garantie

HINWEIS!

Schneelast sowie Winddruck und -sog wurden in den Berechnungen nicht berücksichtigt.

Die Konstruktion ist aus hochwertigen Aluminium- und Edelstahlprofilen gefertigt.Befestigung an der Dachunterkonstruktion mit Trapezblechschrauben.An den Pfetten befestigte Stahlprofile verhindern die Übertragung von Lasten auf die Sandwichplatte und schließen das Risiko einer dauerhaften Beschädigung aus.Die Modulmontage ist in vertikaler und horizontaler Orientierung möglich.Die Konstruktion ist an Glas-zu-Glas-Module angepasst.

Die als Bausartz geprüfte Konstruktion der Photovoltaik Module gewährleistet einen sicheren Einsatz und garantiert einen langfristigen, störungsfreien Betrieb der Anlage.

Technische Eigenschaften werden durch die Nationale Technische Bewertung vom Institut für Bautechnik bestätigt.

Systemspezifikation:

  • Aluminiummaterial, Verbindungselemente aus rostfreiem Stahl
  • Vertikales / horizontales System
  • Verankerung an der Dachunterkonstruktion
  • Fläche für 1kW 6,65 m2 (für Modul 1650x992)
  • Dachlast (Modul 20kg 250W) 103,7 kg / 1kW 15,6 kg / m2
  • Anpassung an Glas-Glas-Module
  • 10 Jahre Garantie
Allgemeine Parameter:
Konstruktionen: Sandwichplatte
