Stromverteiler
Rozdzielnica prefabrykowana AC 3F 16 A T2 SOL-204
Hersteller: iONTEC
INDEX: SOL-204

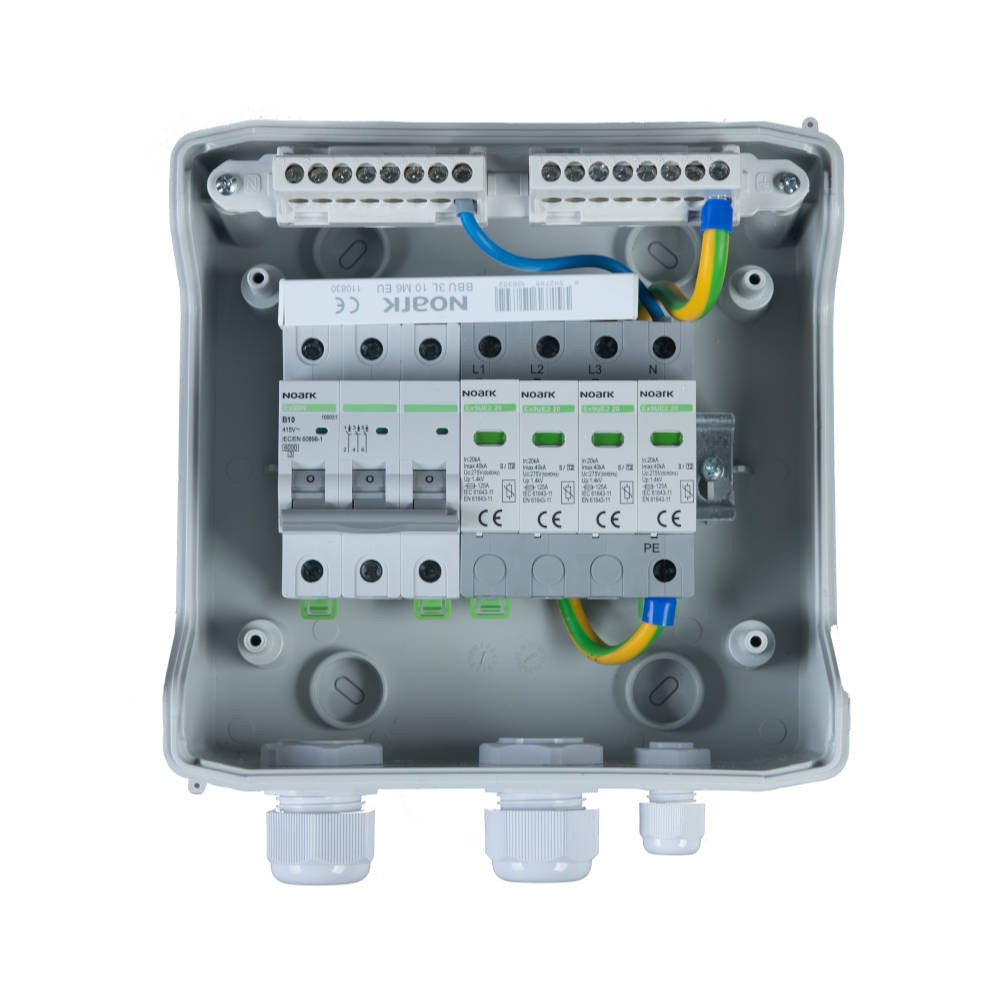

Rozdzielnica elektryczna AC T2 zapewnia pełną ochronę obwodów AC instalacji fotowoltaicznej przed skutkami zwarć. Jej konstrukcja nadaje się do montażu natynkowego. Dostawa składa się z obudowy, przezroczystych drzwi, szyn TH-35 mm, zacisków N+PE, przedniej pokrywy z wycięciami pod aparaty, dławików, zaślepek oraz elementów do montażu.
Parametry elektryczne i mechaniczne obudowy:
- Przeznaczona do montażu natynkowego
- Wykonana zgodnie z normą EN 60670, EN 62208
- Prąd znamionowy In 63 A
- Stopień ochrony IP65
- II klasa ochronności
- Znamionowe napięcie izolacji Ui: 690 V AC, 1000 V DC
- Próba rozżarzonym prętem: 650°C
- Odporność na uderzenia: IK08
- Temperatura pracy: -25°C - +60°C
- Bezhalogenowy plastik do ponownego przetworzenia
Wyłącznik nadprądowy NOARK Ex9BN 3P:
- Charakterystyka B
- Wykonany zgodnie z normą IEC/EN 60898-1
- Znamionowa zwarciowa zdolność łączeniowa ICN: 6 kA
- Napięcie znamionowe łączeniowe 230/400 V AC
Ogranicznik przepięć AC NOARK Ex9UE2 20 4P 275:
- Znamionowy prąd wyładowczy In (8/20 us) na fazę: 20 kA
- Napięcie pracy trwałej Uc: 275 V na fazę
- T2 (Klasa II, Typ 2, C)
- Rozmiar 4 moduły
| Abmessungen [mm]: | 202 x 201 x 120 |
|---|---|
| Größe des Stromverteilers: | 8 polowa |
| Abmessungen [mm]: | 202.0 x 230.0 x 137.0 |
| Gewicht [kg]: | 1.57 |
| Art der Sicherung: | AC |
|---|---|
| Typ des AC-Begrenzers: | T2 |
| Typ des Stromverteilers: | Vorgefertigt |
| Maximaler Strom [A]: | 16 |
| Anzahl der Phasen: | 3 |
