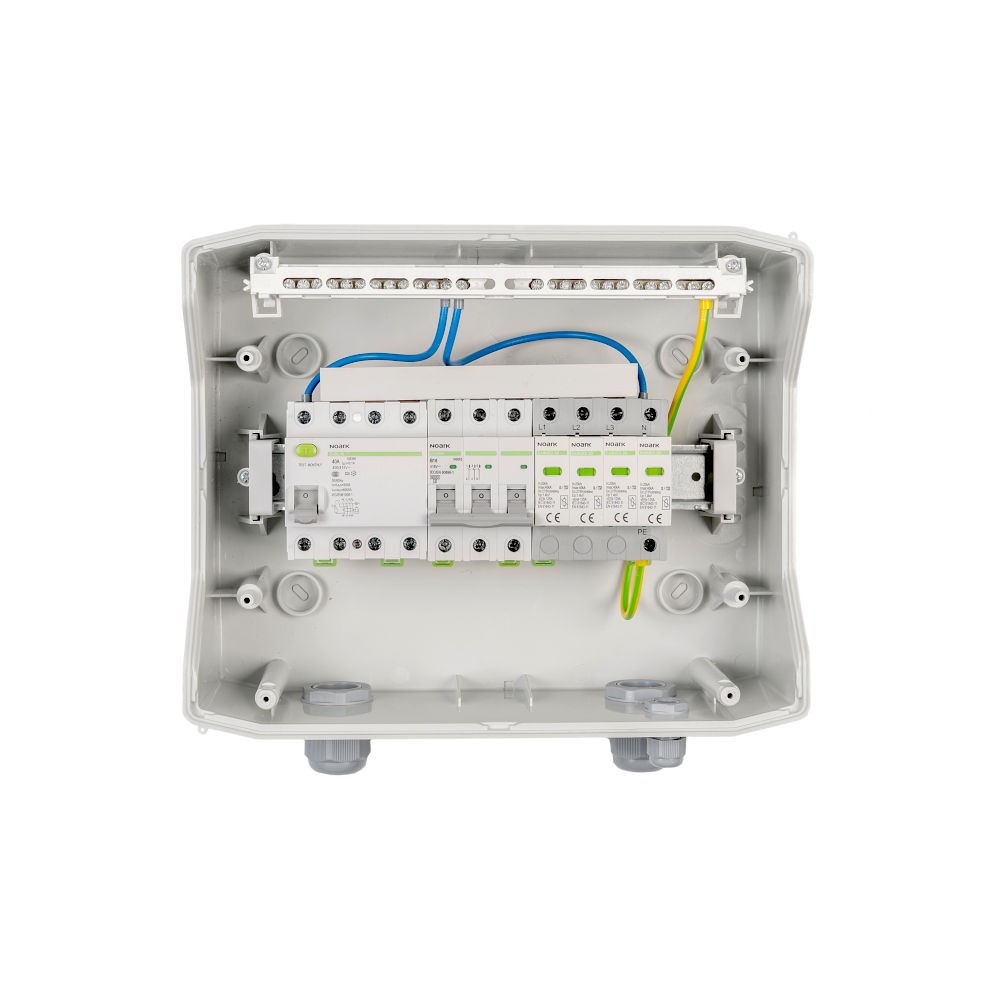

Vorgefertigte Stromverteiler AC RCD 3F 10 A T2 SOL-515
Hersteller: iONTEC
INDEX: SOL-515
Elektrische Stromverteiler AC T2 bietet einen umfassenden Schutz der Wechselstromkreise einer Photovoltaikanlage gegen die Auswirkungen von Kurzschlüssen.Aufbau ist für Aufputzmontage geeignet.Die Lieferung umfasst Gehäuse, durchsichtige Klappe, TH-35 mm-Schienen, N+PE-Klemmen, Frontabdeckung mit Aussparungen für die Geräte, Verschraubungen, Endkappen und Montageteile.
Elektrische und mechanische Parameter des Gehäuses:
- Entwickelt für die Oberflächenmontage
- Hergestellt nach EN 60670, EN 62208
- Nennstrom In 63 A
- Schutzart IP65
- Schutzklasse II
- Bemessungsisolationsspannung Ui:690 V AC, 1000 V DC
- Glühstabtest:650 °C
- Schlagfestigkeit:IK08
- Arbeitstemperatur:-25 ° C - + 60 ° C
- Halogenfreier recyclebarer Kunststoff
Überstrom Leistungsschalter:
- Charakteristik B
- Hergestellt in Übereinstimmung mit IEC/EN 60898-1
- Bemessungskurzschlussausschaltvermögen ICN:6kA
- Bemessungsbetriebsspannung 230/400 V AC
Fehlerstromschutzschalter Ex9L-N:
- Leistungsschaltertyp:A
- Bemessungsstrom:40 A.
- Bemessungsfehlerstrom:100 mA
- Anzahl der Pole: 4
- Kurzschlussfestigkeit: 6 kA
AC-Überspannungsschutzgerät:
- Nennableitstoßstrom In (8/20 us) pro Phase:20kA
- Dauerbetriebsspannung Uc:275 V pro Phase
| Größe des Stromverteilers: | 12 polowa |
|---|---|
| Abmessungen [mm]: | 320.0 x 280.0 x 160.0 |
| Gewicht [kg]: | 2.63 |
| Art der Sicherung: | AC |
|---|---|
| Fehlerstrom-Schutzschalter: | Ja |
| Typ des AC-Begrenzers: | T2 |
| Typ des Stromverteilers: | Vorgefertigt |
| Maximaler Strom [A]: | 10 |
| Anzahl der Phasen: | 3 |
