Vorgefertigter Stromverteiler DC T1+T2 2/1 SOL-402
Hersteller: iONTEC
INDEX: SOL-402

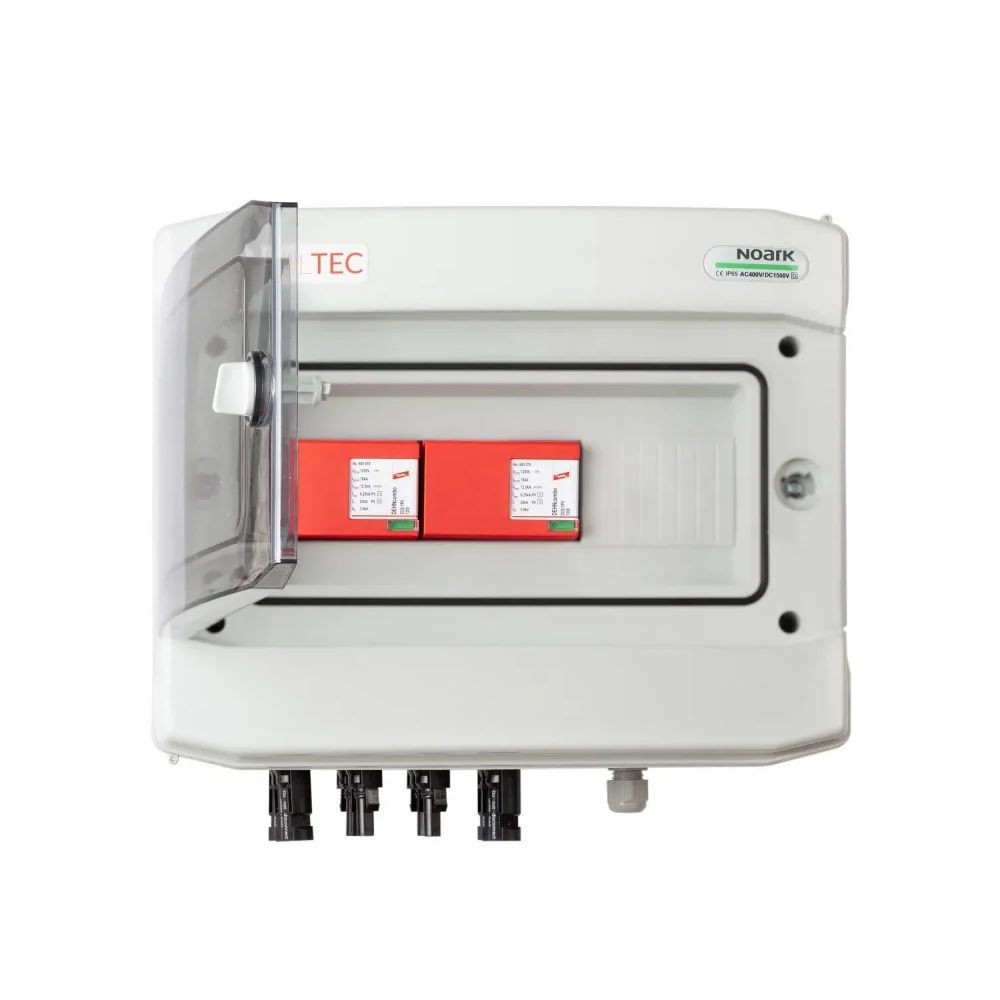

Stromverteiler DC T1+T2 bietet umfassenden Schutz der DC-Stromkreise einer Photovoltaikanlage gegen Überspannungen.Aufbau ist für Aufputzmontage geeignet.Die Lieferung umfasst Gehäuse, durchsichtige Klappe, TH-35 mm-Schienen, N+PE-Klemmen, Frontabdeckung mit Aussparungen für die Geräte, Verschraubungen, Endkappen und Montageteile.

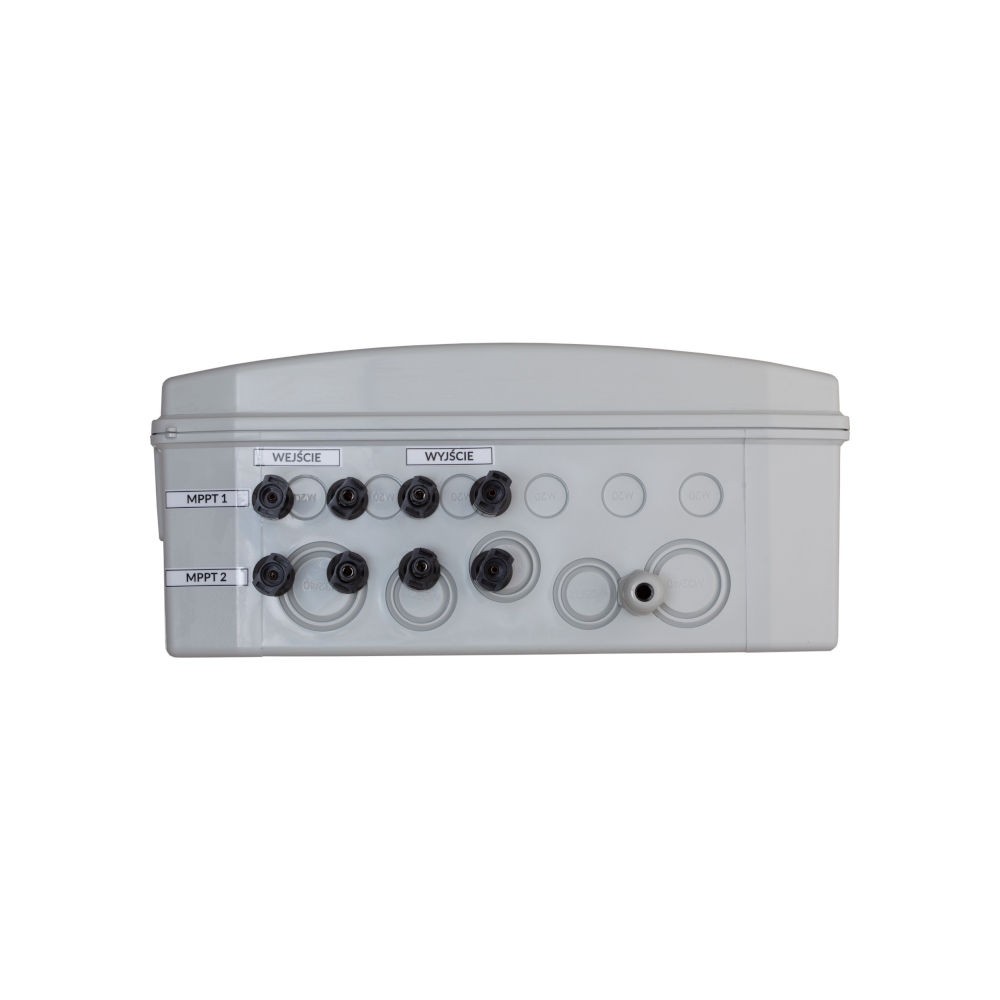

Dieser Stromverteiler hat 2 MPPT-Eingänge eine Kette für jeden.
Elektrische und mechanische Parameter des Gehäuses:
- Entwickelt für die Oberflächenmontage
- Hergestellt nach EN 60670, EN 62208
- Nennstrom In 63 A
- Schutzart IP65
- Schutzklasse II
- Bemessungsisolationsspannung Ui:690 V AC, 1000 V DC
- Glühstabtest:650 °C
- Schlagfestigkeit:IK08
- Arbeitstemperatur:-25 ° C - + 60 ° C
- Halogenfreier recyclebarer Kunststoff

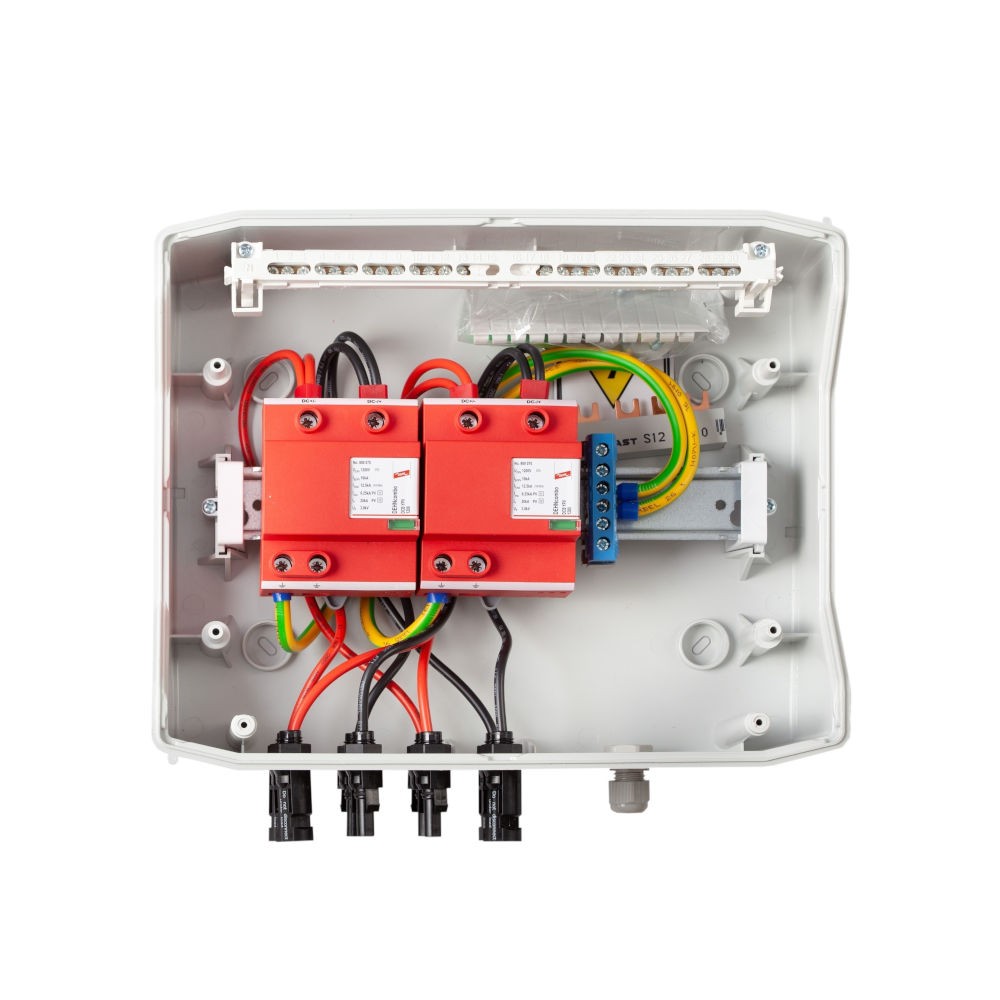

Überspannungsschutzgerät DC DEHN Combo 1200 V Typ 1 + 2:
- PV T1 + T2 (Klasse I + II, Typ 1 + 2, B + C)
- Für den normgerechten Einsatz:PN-HD 60364-7-712
- Nennentladestrom In:20 kA (8/20 μs)
- Spannungsschutzpegel:3,8 kV
- Maße:4 Module
- Höchste PV-Spannung Ucpv:1200 V.
- Auslösezeit tA 25ns
- Optionaler Hilfskontakt, der über den Zylinderstatus informiert
| Abmessungen [mm]: | 259 x 319 x 144 |
|---|---|
| Größe des Stromverteilers: | 12 polowa |
| Anzahl der Strings: | 2 |
| Abmessungen [mm]: | 320.0 x 290.0 x 160.0 |
| Gewicht [kg]: | 2.68 |
| Art der Sicherung: | DC |
|---|---|
| DC-Begrenzer Typ: | T1+2 |
| Typ des Stromverteilers: | Vorgefertigt |
| Maximale Spannung [V]: | 1000 |
| Anzahl der MPPT: | 2 |
