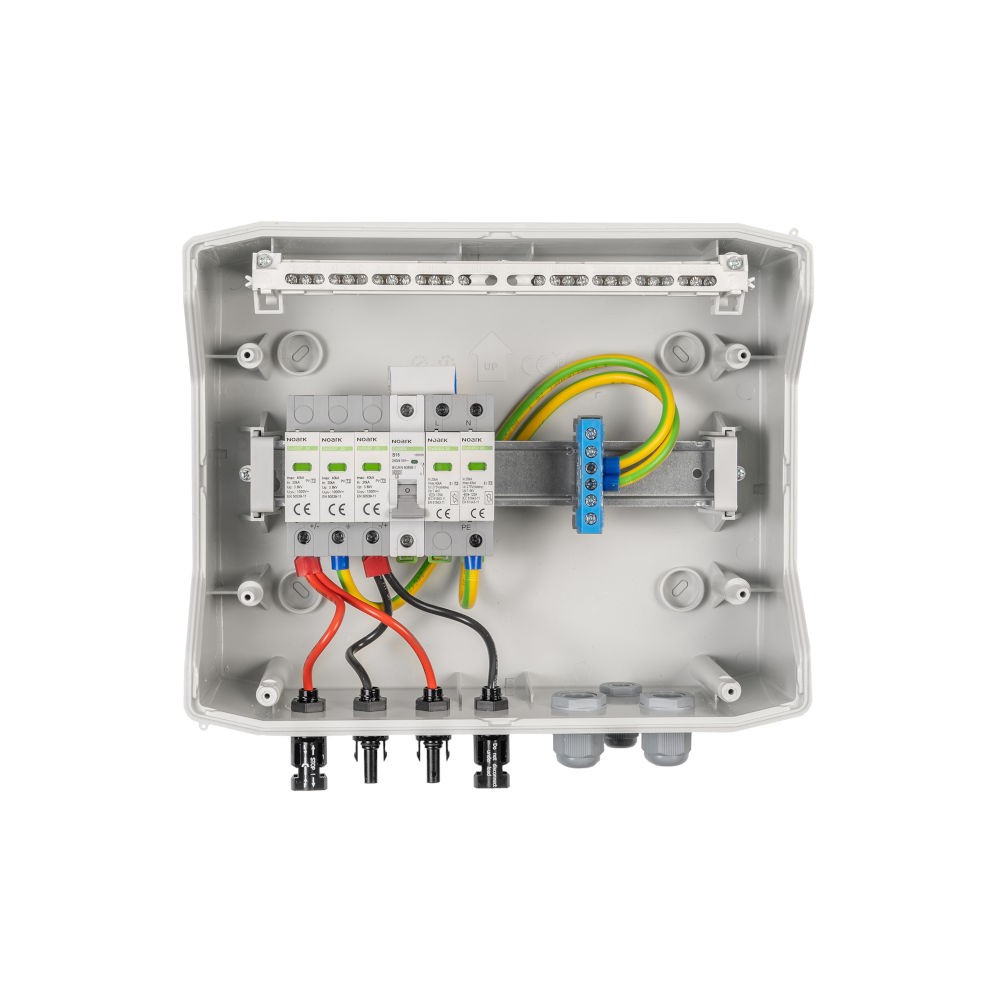

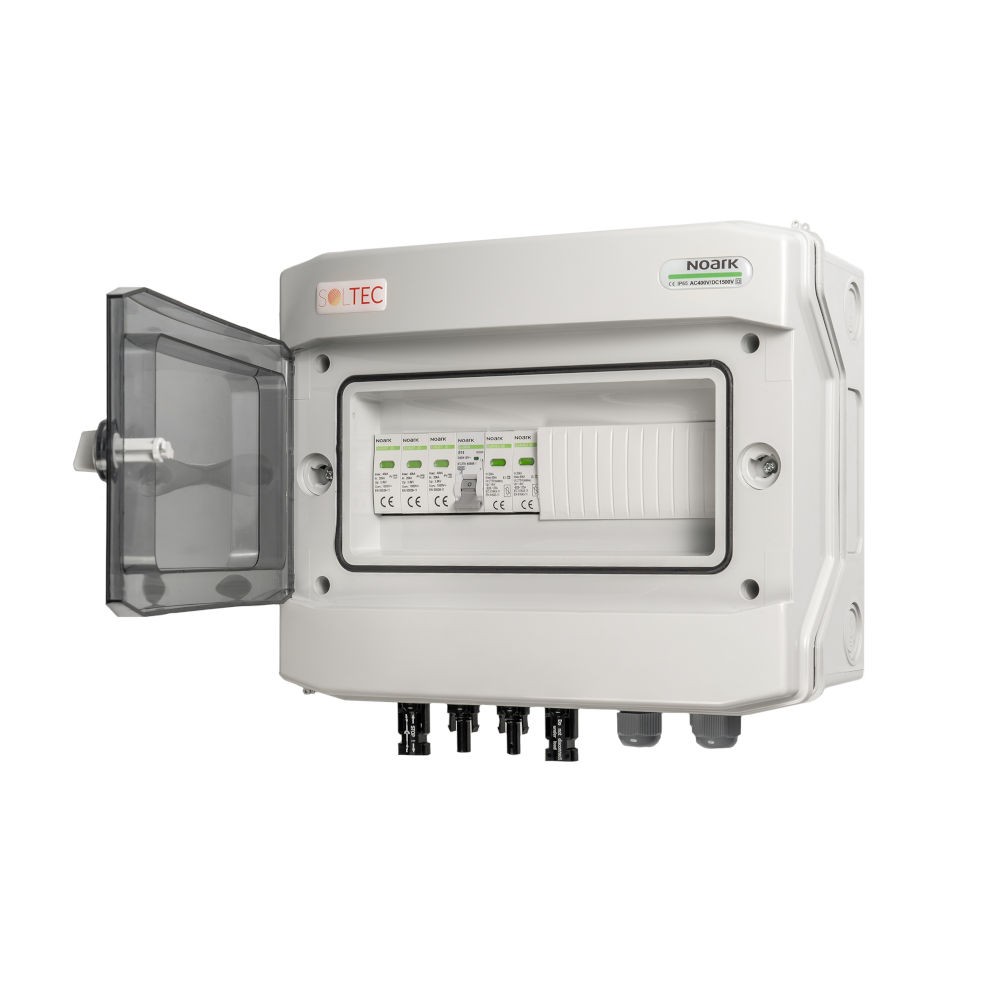

Elektrischer Stromverteiler ACDC T2 T2 bietet einen umfassenden Schutz der AC- und DC-Stromkreise einer Photovoltaikanlage gegen die Auswirkungen von Kurzschlüssen.Aufbau ist für Aufputzmontage geeignet.Die Lieferung umfasst Gehäuse, durchsichtige Klappe, TH-35 mm-Schienen, N+PE-Klemmen, Frontabdeckung mit Aussparungen für die Geräte, Verschraubungen, Endkappen und Montageteile.

Elektrische und mechanische Parameter des Gehäuses:

• Entwickelt für die Oberflächenmontage
• Hergestellt nach EN 60670, EN 62208
• Nennstrom In 63 A
• Schutzart IP65
• Schutzklasse II
• Bemessungsisolationsspannung Ui:690 VAC, 1000 VDC
• Glühstabtest:650 °C
• Schlagfestigkeit:IK08
• Arbeitstemperatur:-25 ° C - + 60 ° C
• Halogenfreier recyclebarer Kunststoff

Leitungsschutzschalter:

• Charakteristik B
• Hergestellt in Übereinstimmung mit IEC/EN 60898-1
• Bemessungskurzschlussausschaltvermögen ICN:6kA
• Bemessungsbetriebsspannung 230 V AC

Überspannungsschutzgerät DC NOARK Ex9UEP 20 3P 1000 V:

• PV T2 (Klasse II, Typ 2, C)
• Ausführung nach 50539-11
• Nennableitstoßstrom In:20 kA (8/20 μs)
• Maximaler Entladestrom Imax:40 kA (8/20 μs)
• Maße:3 Module
• Bemessungsbetriebsspannung Un:1000 V.
• Thermische Schutzfunktion
• Optionaler Hilfskontakt, der über den Zylinderstatus informiert

AC-Überspannungsschutzgerät NOARK Ex9UE2 20 2P 275:

• T2 (Klasse II, Typ 2, C)
• Nennableitstoßstrom In (8/20 us) pro Phase:20kA
• Dauerbetriebsspannung Uc:275 V pro Phase
• Größe 2 Module
